Como um piloto sabe a que altitude o avião está voando? E como consegue identificar sua velocidade se não existe uma estrada, um velocímetro conectado às rodas ou qualquer referência fixa no céu?
A resposta está em diferentes instrumentos e sensores instalados na aeronave.
A altitude é determinada principalmente a partir da pressão atmosférica, enquanto a velocidade indicada utiliza informações do sistema Pitot-Estático. Em aeronaves modernas, esses dados ainda podem ser processados por computadores e combinados com informações de sistemas de navegação por satélite.
Mas existe um detalhe importante: na aviação, não há apenas uma forma de falar sobre altitude ou velocidade. Altura, altitude e nível de voo representam referências diferentes. Da mesma maneira, IAS, TAS e Ground Speed não indicam exatamente a mesma velocidade.
Entender essas diferenças ajuda a compreender como os pilotos controlam uma aeronave com precisão durante cada fase do voo.

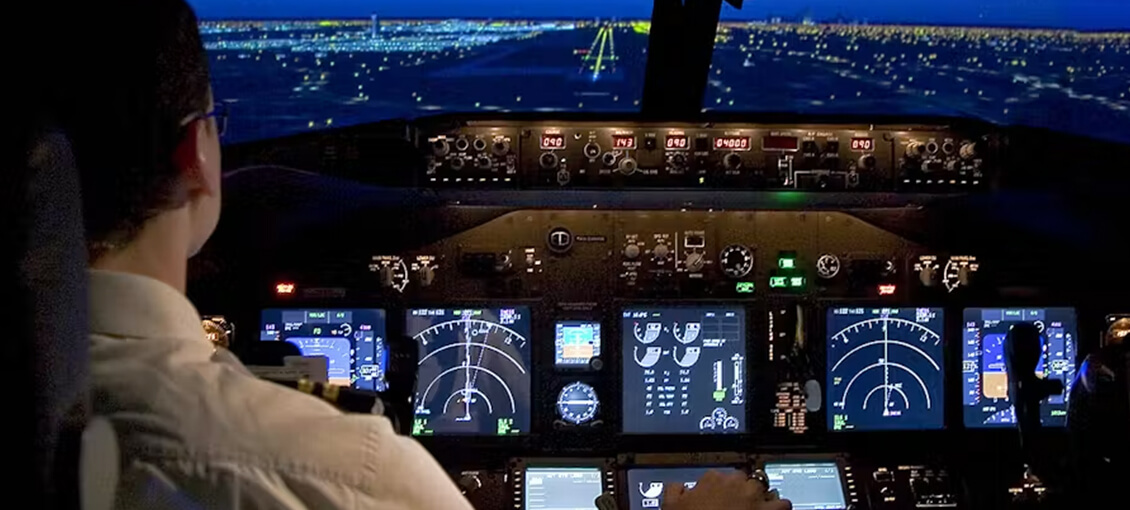

Altura, altitude e nível de voo são a mesma coisa?
Embora essas palavras sejam frequentemente utilizadas como sinônimos fora da aviação, tecnicamente elas representam conceitos diferentes.
Altitude
A altitude representa a distância vertical da aeronave em relação ao nível médio do mar.
Quando um piloto informa que está voando a determinada altitude, normalmente existe uma referência barométrica configurada no altímetro para que essa indicação seja utilizada corretamente.
Altura
A altura indica uma distância vertical em relação a uma referência específica, como o terreno abaixo da aeronave.
Por isso, uma aeronave pode estar a determinada altitude em relação ao nível do mar e, ao mesmo tempo, possuir uma altura muito menor sobre uma região montanhosa.
Nível de voo
Já o nível de voo, também chamado de Flight Level ou FL, utiliza como referência a pressão atmosférica padrão de 1013,2 hPa.
Essa padronização é fundamental para que aeronaves em níveis mais elevados utilizem a mesma referência vertical, contribuindo para a separação entre os tráfegos.
Portanto, antes mesmo de entender o instrumento, é importante perceber que a pergunta “a que altura o avião está?” pode ter respostas diferentes dependendo da referência utilizada.

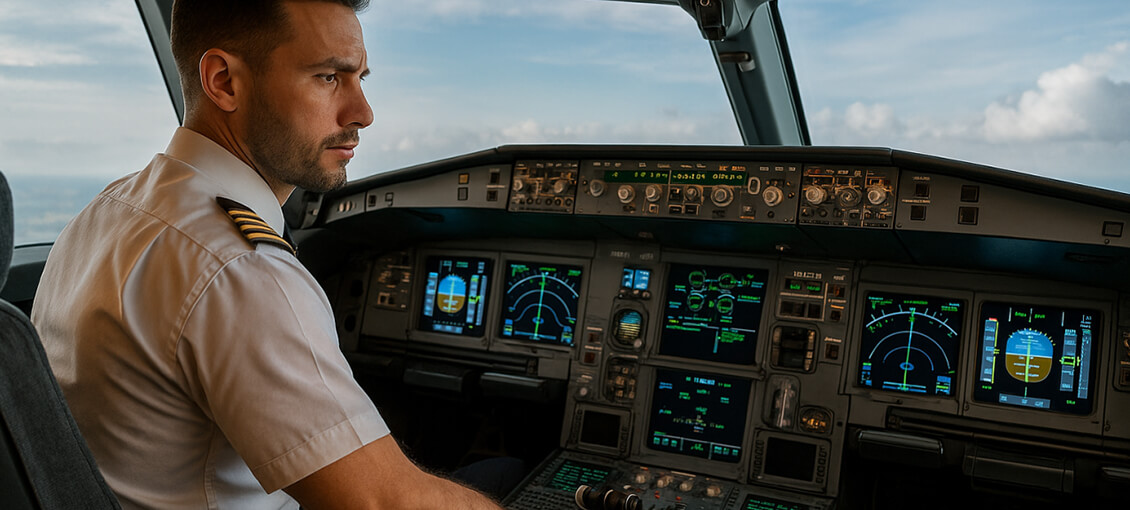

Como o avião mede a altitude?
O principal equipamento utilizado pelo piloto para acompanhar a altitude é o altímetro barométrico.
Ele não mede fisicamente a distância entre o avião e o nível do mar. Em vez disso, utiliza uma característica da atmosfera: a pressão diminui conforme a aeronave sobe.
O altímetro recebe a pressão estática do ar e transforma essa informação em uma indicação de altitude.
É o mesmo princípio presente tanto nos instrumentos analógicos tradicionais quanto nos sistemas eletrônicos encontrados em aeronaves modernas.
Para conhecer também os outros instrumentos fundamentais do painel, veja nosso guia dos principais instrumentos do cockpit.

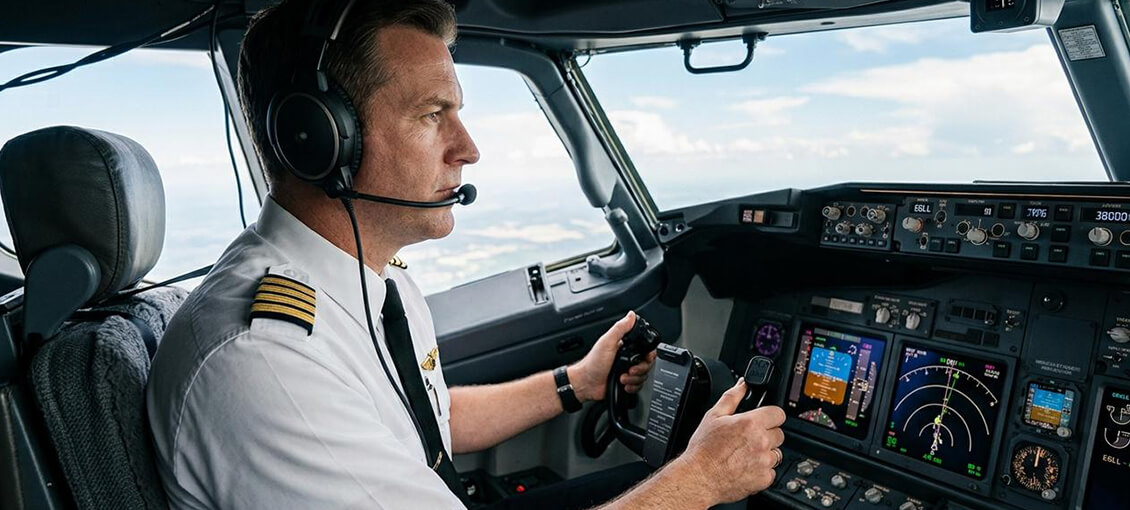

Por que o piloto precisa ajustar o altímetro?
A pressão atmosférica não permanece constante.
Mudanças meteorológicas e diferenças entre regiões fazem com que um altímetro sem o ajuste correto possa indicar uma altitude diferente daquela que deveria ser utilizada operacionalmente.
É por isso que o piloto possui uma janela de ajuste barométrico no instrumento.
Entre as referências mais importantes estão o QNH e o QNE.
O que é QNH?
O QNH é um ajuste de pressão utilizado para que o altímetro indique altitude em relação ao nível médio do mar.
Quando a aeronave está no solo em um aeródromo e utiliza o QNH correto, a indicação tende a corresponder à elevação daquele local.
Durante determinadas fases do voo, o piloto recebe ou consulta o ajuste atualizado e configura o altímetro.
O que é QNE?
Acima da altitude de transição aplicável, passa-se a utilizar a pressão padrão de 1013,2 hPa, conhecida operacionalmente como referência para os níveis de voo.
Assim, aeronaves que estão voando em níveis de voo utilizam a mesma referência barométrica.
Esse procedimento ajuda a entender por que o altímetro não é simplesmente um instrumento que “descobre sozinho” a altitude. A informação depende tanto da pressão medida quanto da referência configurada pelo piloto.
Pressão e temperatura também influenciam outros aspectos do desempenho da aeronave. Entenda melhor em nosso conteúdo sobre clima, temperatura e altitude densidade na aviação.

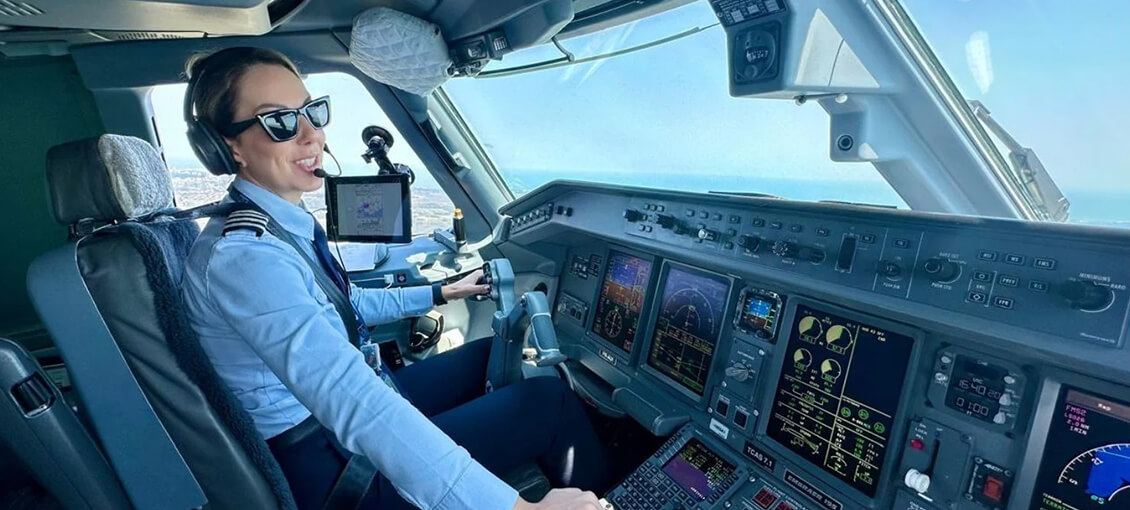

E o rádio-altímetro? Ele mede a altura sobre o solo?
Sim, mas seu funcionamento é completamente diferente do altímetro barométrico.
O rádio-altímetro, também chamado de radioaltímetro, utiliza sinais de rádio direcionados ao solo. O sistema calcula o tempo necessário para o sinal viajar até a superfície e retornar à aeronave.
Com isso, consegue determinar a altura da aeronave em relação ao terreno imediatamente abaixo dela.
Essa informação é especialmente importante quando o avião está próximo ao solo, como durante determinadas aproximações e operações de pouso.
Isso também ajuda a entender a diferença entre os dois sistemas:
- o altímetro barométrico trabalha com pressão atmosférica e uma referência vertical;
- o rádio-altímetro fornece a altura sobre o terreno abaixo da aeronave.
Eles não são instrumentos concorrentes. Cada um oferece uma informação diferente.

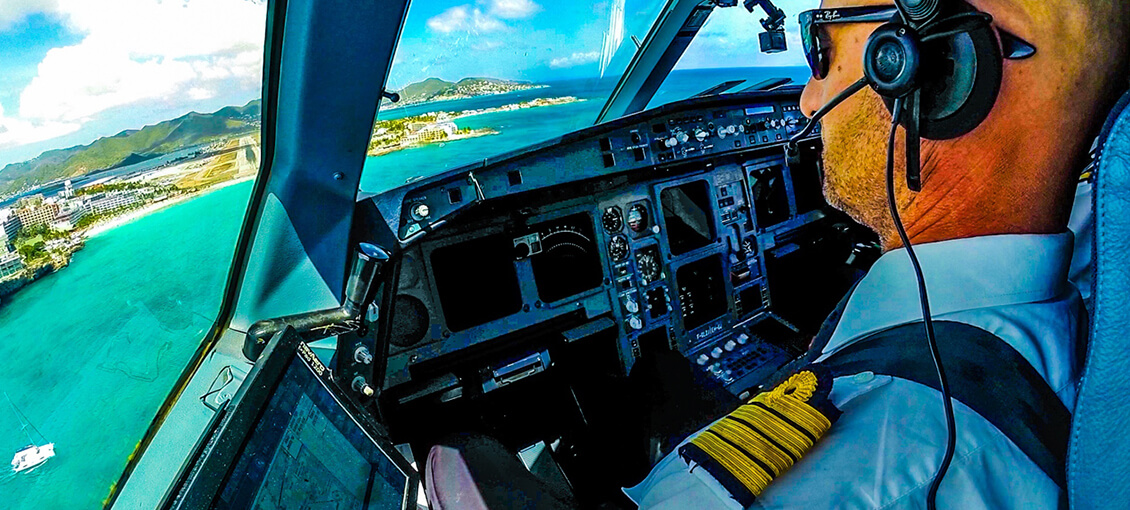

Como o controle de tráfego sabe a altitude do avião?
Além de o piloto acompanhar a altitude dentro do cockpit, determinadas aeronaves também transmitem informações ao controle de tráfego aéreo por meio do transponder.
Nos sistemas com reporte de altitude, como Mode C e configurações compatíveis de Mode S, é transmitida uma altitude de pressão.
Um ponto importante é que essa informação não depende simplesmente do número que o piloto está vendo depois de ajustar o QNH na janela do altímetro.
A informação transmitida utiliza uma referência de pressão padronizada, permitindo que os sistemas de controle de tráfego processem os dados de forma consistente.
Isso ajuda os controladores a acompanhar verticalmente as aeronaves e manter a separação adequada entre os tráfegos.

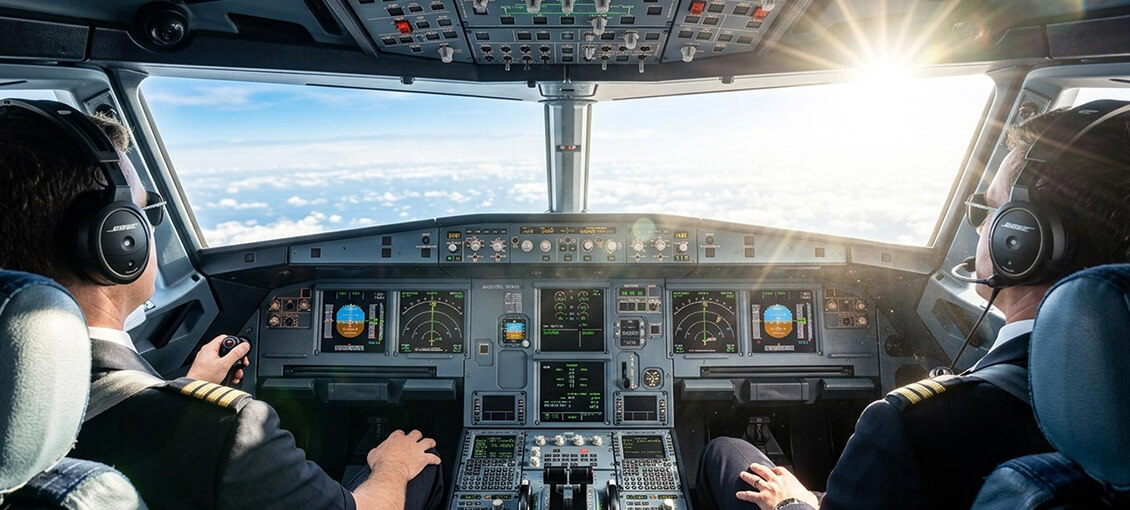

Como o avião mede a velocidade?
Aqui entra outro sistema fundamental: o Pitot-Estático.
Para medir a velocidade indicada, a aeronave compara dois tipos de pressão:
- pressão total, captada pelo tubo de Pitot;
- pressão estática, obtida pelas tomadas estáticas.
A diferença entre essas pressões corresponde à pressão dinâmica produzida pelo movimento da aeronave através do ar.
O indicador de velocidade utiliza essa diferença para apresentar ao piloto a IAS (Indicated Airspeed).
Por isso, o velocímetro de um avião funciona de maneira bastante diferente daquele encontrado em um automóvel.
Ele não mede quantos quilômetros as rodas percorreram. Ele mede o efeito do movimento da aeronave através da massa de ar.

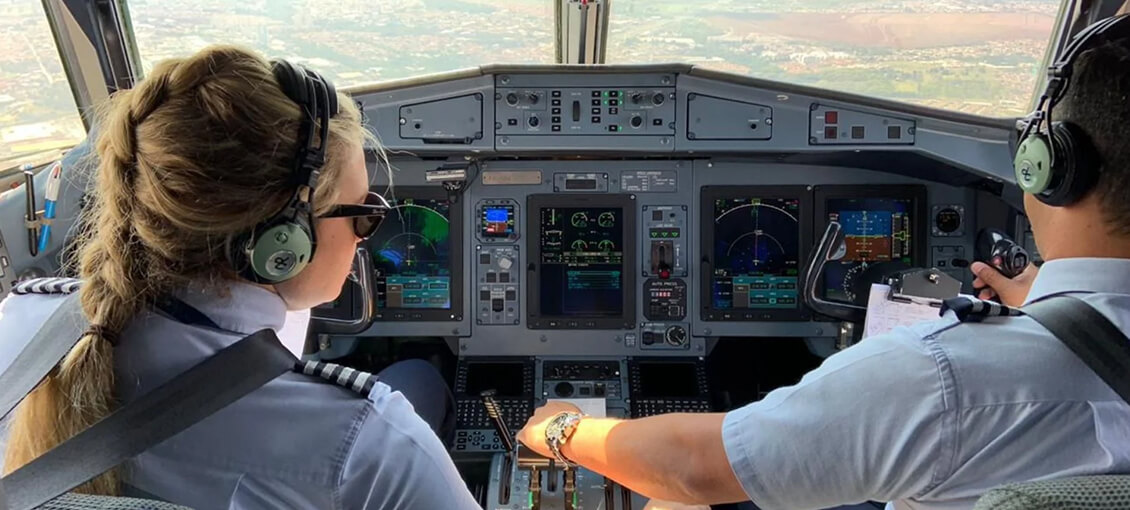

O que é o tubo de Pitot?
O tubo de Pitot é um pequeno dispositivo instalado em uma posição onde consegue receber o fluxo de ar durante o voo.
Sua abertura frontal capta a pressão total.
Ao mesmo tempo, as tomadas estáticas da aeronave obtêm a pressão atmosférica do ambiente.
Combinando essas duas informações, o sistema consegue determinar a pressão dinâmica necessária para a indicação de velocidade.
O sistema estático também fornece informações para outros instrumentos, como o altímetro e o VSI (Vertical Speed Indicator).
É por isso que uma obstrução ou falha no sistema Pitot-Estático pode afetar mais de um instrumento e exige procedimentos específicos do piloto.

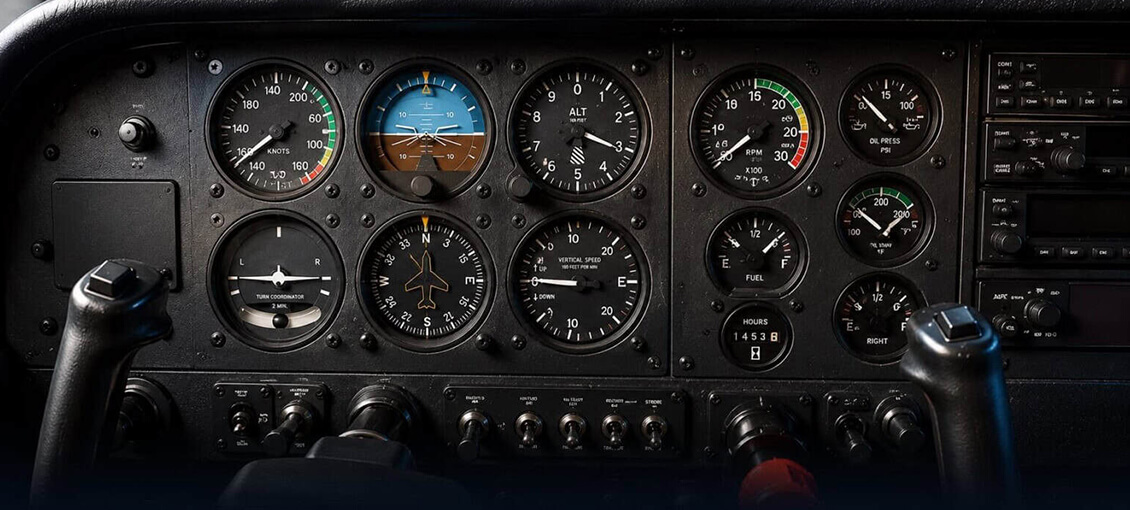

IAS, CAS, TAS e Ground Speed: qual é a diferença?
Essa é uma das partes mais interessantes da velocidade na aviação: um avião pode ter várias velocidades diferentes ao mesmo tempo, dependendo de qual referência estamos utilizando.
IAS: Indicated Airspeed
A IAS é a velocidade indicada diretamente no instrumento do piloto a partir das informações fornecidas pelo sistema Pitot-Estático.
Ela possui importância operacional porque muitas velocidades utilizadas no controle da aeronave são apresentadas ao piloto nessa referência.
Velocidades de aproximação, limitações estruturais e outras referências operacionais estão diretamente relacionadas às indicações previstas pelo fabricante.
CAS: Calibrated Airspeed
A CAS (Calibrated Airspeed) é a velocidade indicada corrigida para determinados erros de instrumento e de posição.
Esses erros podem ocorrer porque o fluxo de ar ao redor da aeronave não é perfeitamente uniforme em todas as situações.
Para o piloto em formação, o mais importante é entender que IAS e CAS podem ser muito próximas, mas não são conceitos exatamente iguais.
TAS: True Airspeed
A TAS (True Airspeed) representa a velocidade verdadeira da aeronave em relação à massa de ar.
À medida que altitude, pressão e temperatura mudam, a densidade do ar também se altera. Por isso, a velocidade verdadeira pode ser diferente daquela observada diretamente como IAS.
Em cruzeiro, especialmente em altitudes maiores, essa diferença se torna cada vez mais relevante para planejamento e desempenho.
GS: Ground Speed
A Ground Speed (GS) indica a velocidade da aeronave em relação ao solo.
Aqui entra outro elemento fundamental: o vento.
Imagine uma aeronave voando com uma TAS de 120 nós. Com um vento de cauda de 20 nós aproximadamente alinhado à rota, sua Ground Speed poderá ser próxima de 140 nós. Com 20 nós de vento de proa, poderá ficar próxima de 100 nós.
Por isso, Ground Speed e velocidade em relação ao ar não são a mesma coisa.
Em aeronaves equipadas com sistemas modernos, informações de posição obtidas por GNSS ajudam a determinar a velocidade sobre o solo.
Se quiser entender como o posicionamento por satélite se relaciona com outros sistemas, veja nosso conteúdo sobre GNSS, VOR, ADF e DME na navegação aérea.

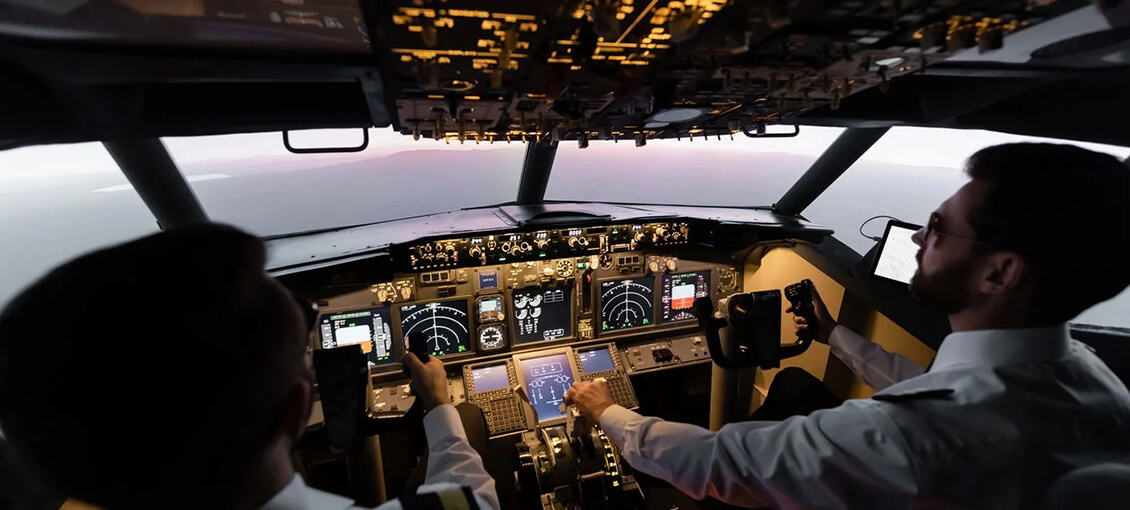

E o número de Mach?
Em aeronaves capazes de atingir velocidades elevadas, outra indicação ganha importância: o número de Mach.
Ele representa a relação entre a velocidade da aeronave e a velocidade local do som.
Mach 1 corresponde à velocidade do som nas condições atmosféricas daquele ponto. Mach 0,80, por exemplo, corresponde a 80% da velocidade local do som.
Como a velocidade do som varia principalmente de acordo com a temperatura, o número de Mach torna-se especialmente relevante para aeronaves a jato em grandes altitudes.
Já em muitas aeronaves utilizadas na formação inicial de pilotos, IAS e TAS são referências muito mais presentes no dia a dia.

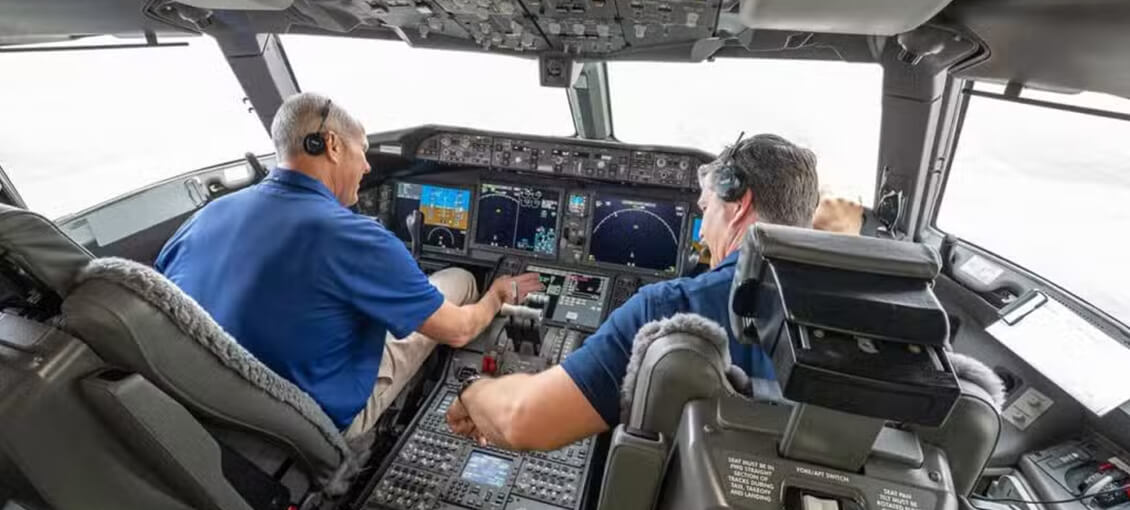

Voar devagar significa necessariamente entrar em estol?
Não exatamente.
É comum dizer que um avião “estola porque ficou lento”, mas tecnicamente o estol acontece quando a asa ultrapassa seu ângulo de ataque crítico.
A velocidade está relacionada ao fenômeno porque, à medida que o avião reduz a velocidade e precisa manter a sustentação, pode ser necessário aumentar o ângulo de ataque.
Se o ângulo crítico for ultrapassado, ocorre a separação do fluxo de ar e a sustentação diminui significativamente.
Por isso, as velocidades indicadas ao piloto são fundamentais para manter a aeronave dentro de uma condição operacional segura, mas a causa aerodinâmica do estol é o ângulo de ataque crítico, não simplesmente um número baixo no velocímetro.

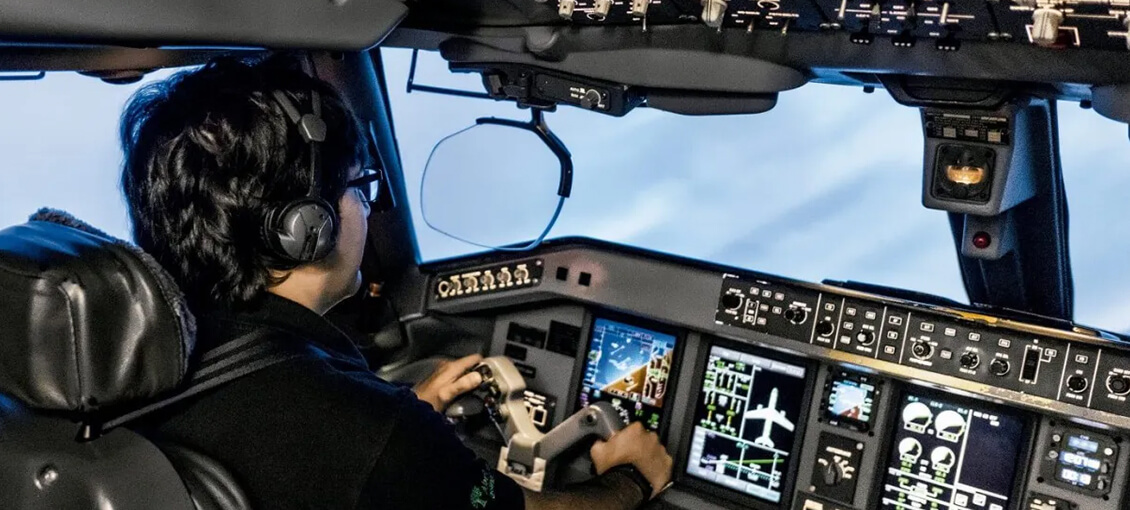

Como altitude e velocidade aparecem em um glass cockpit?
Os princípios físicos utilizados para medir pressão e velocidade não desapareceram com os painéis digitais.
O que mudou foi principalmente a maneira como os dados são processados e apresentados.
Em muitas aeronaves com glass cockpit, informações de diferentes sensores chegam a sistemas eletrônicos e são apresentadas em telas como o PFD (Primary Flight Display).
Em vez de possuir apenas mostradores analógicos separados, o piloto pode visualizar em uma mesma tela informações como:
- velocidade indicada;
- altitude;
- atitude da aeronave;
- razão de subida ou descida;
- rumo;
- informações de navegação.
Em determinados sistemas, um Air Data Computer (ADC) recebe dados de pressão e outros sensores e calcula informações utilizadas pelos instrumentos eletrônicos.
Isso não significa que uma tela digital, sozinha, torne a medição mais precisa.
A qualidade da informação depende dos sensores, dos sistemas responsáveis pelo processamento e da correta interpretação pelo piloto.
O grande benefício do glass cockpit está na integração dessas informações e na maneira como elas são apresentadas, facilitando a consciência situacional.
Para entender essa evolução, veja também nosso conteúdo sobre tecnologias avançadas no cockpit.

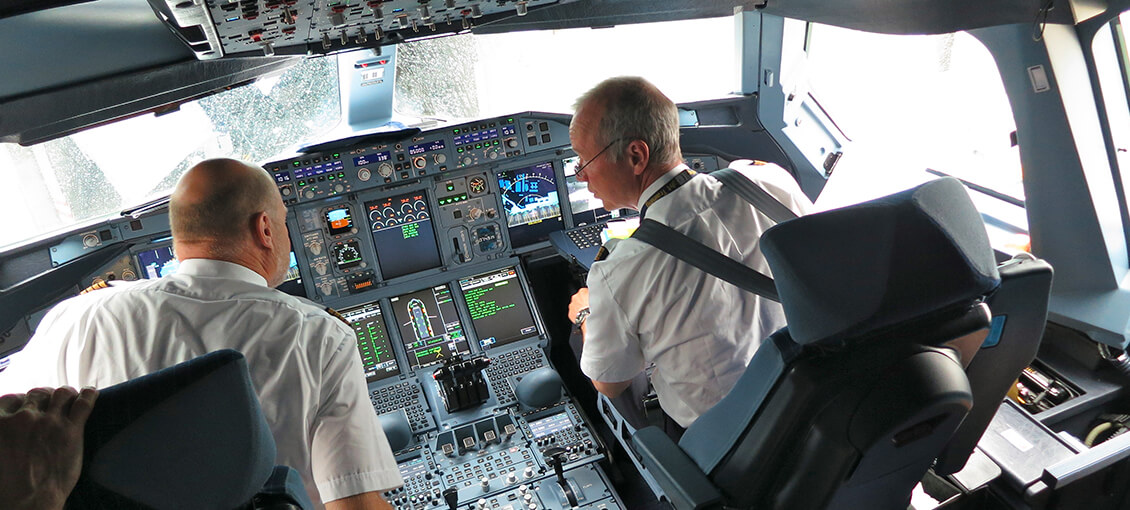

Como o piloto usa altitude e velocidade durante o voo?
Essas informações são acompanhadas desde antes da decolagem até o pouso.
Durante a decolagem, a velocidade ajuda o piloto a identificar os momentos adequados para cada etapa da operação.
Na subida, altitude, velocidade e razão vertical são monitoradas em conjunto.
Durante o cruzeiro, o piloto acompanha altitude ou nível de voo, velocidade, desempenho e informações de navegação.
Na descida e aproximação, o controle desses parâmetros se torna novamente fundamental para que a aeronave chegue à pista dentro de uma configuração adequada.
Ou seja, não basta olhar separadamente para um altímetro e um velocímetro.
O piloto aprende a fazer uma leitura integrada dos instrumentos, relacionando velocidade, altitude, atitude, potência e trajetória.

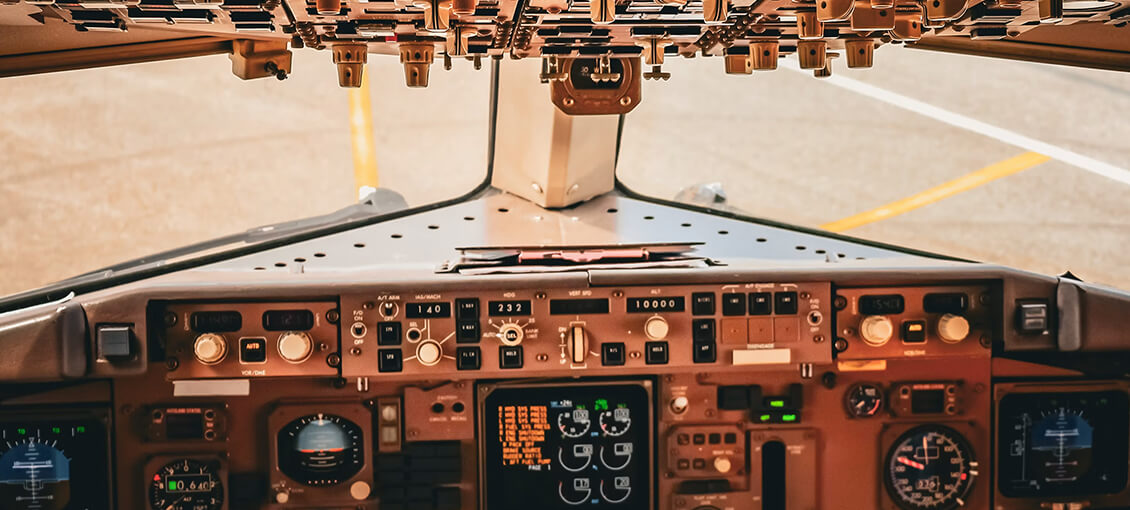

E se um instrumento apresentar informação errada?
A formação do piloto também envolve compreender que nenhum sistema deve ser utilizado sem conhecer suas limitações.
Uma informação incompatível com as demais precisa ser identificada.
É por isso que os pilotos aprendem a realizar o crosscheck, comparando continuamente diferentes instrumentos e referências.
Imagine, por exemplo, que o altímetro indique uma subida enquanto o horizonte artificial, a razão vertical e as sensações da aeronave apresentam informações incompatíveis. Em vez de confiar automaticamente em um único instrumento, o piloto precisa interpretar o conjunto.
O mesmo princípio vale para a velocidade.
Falhas, bloqueios no sistema Pitot-Estático ou informações inconsistentes exigem conhecimento técnico e aplicação dos procedimentos previstos para aquela aeronave.
Tecnologia ajuda o piloto, mas não substitui a capacidade de interpretar o que está acontecendo.

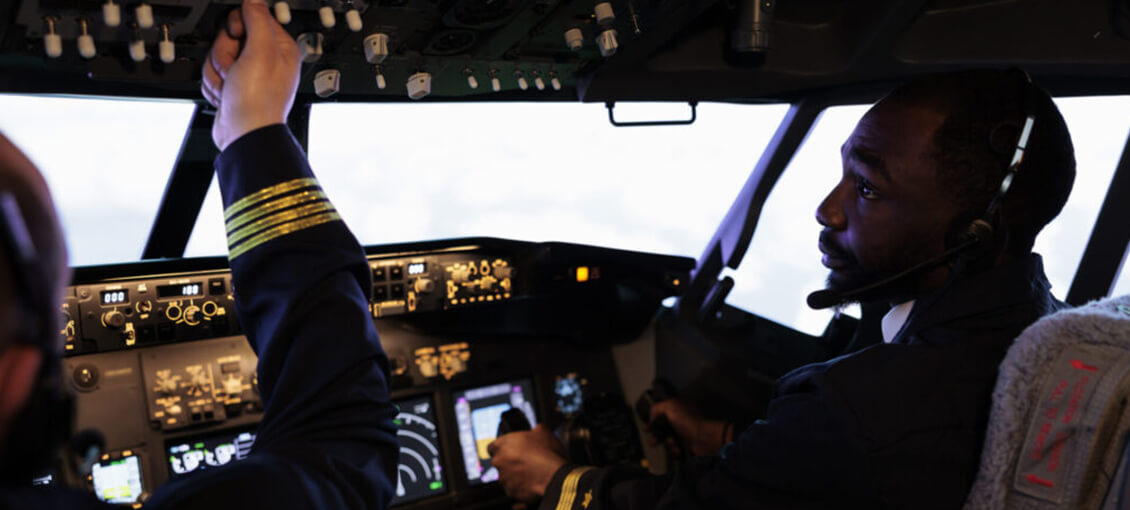

Por que aprender altitude e velocidade faz parte da formação de piloto?
Para quem está começando a estudar aviação, conceitos como QNH, Pitot, IAS e TAS podem parecer uma sequência de siglas.
Com o treinamento, porém, essas informações passam a fazer parte da rotina.
Durante a formação de Piloto Privado, o aluno constrói a base teórica e prática necessária para compreender os instrumentos, controlar a aeronave e relacionar aquilo que vê no painel com o comportamento real do avião.
Esse conhecimento também prepara o aluno para etapas mais avançadas da formação, nas quais a utilização integrada dos instrumentos se torna ainda mais importante.
Para quem prefere iniciar os estudos teóricos com maior flexibilidade, a Fly Eagle também oferece o curso online de Piloto Privado.
Conclusão
Então, como os pilotos sabem a altitude e a velocidade durante o voo?
A resposta curta é: o altímetro barométrico utiliza pressão atmosférica, enquanto o indicador de velocidade utiliza o sistema Pitot-Estático.
Mas, como vimos, a resposta completa envolve muito mais.
QNH e QNE determinam referências utilizadas pelo altímetro. O rádio-altímetro informa altura sobre o terreno. IAS, CAS, TAS e Ground Speed representam diferentes formas de interpretar a velocidade. Sistemas GNSS ajudam a determinar o deslocamento em relação ao solo, enquanto computadores de dados do ar integram essas informações em cockpits modernos.
Mais importante do que apenas enxergar números no painel é saber de onde eles vêm, o que representam e quais são suas limitações.
É esse conhecimento que permite ao piloto transformar informações de sensores e instrumentos em decisões seguras durante o voo.
